Riel DIN Tipo Omega de 35mm para Tableros Eléctricos | SupplyMax

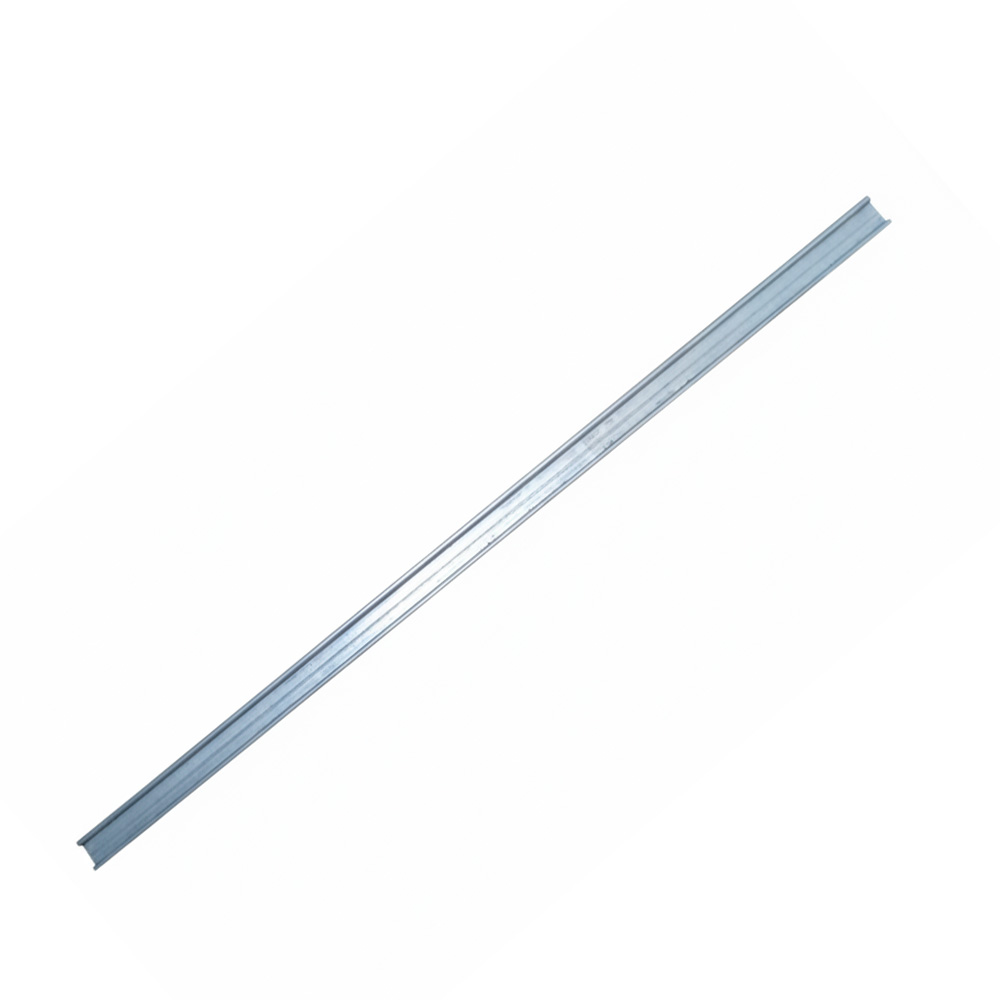

Riel DIN tipo Omega

Optimiza la organización y seguridad de tus proyectos eléctricos con el Riel DIN tipo Omega (Top Hat) de alta resistencia, disponible en SupplyMax. Este componente esencial de 35mm está diseñado bajo estándares internacionales para ofrecer un soporte rígido y duradero en la configuración de tableros eléctricos.

Fabricado con materiales de alta calidad que garantizan una base robusta, el riel DIN permite un montaje modular eficiente, evitando vibraciones y facilitando el mantenimiento preventivo. Es la solución ideal para contratistas y técnicos que buscan profesionalismo y cumplimiento de normativas en instalaciones industriales, comerciales y residenciales en todo Chile.

Ficha Técnica de Riel DIN tipo Omega

• Tipo de Riel: Perfil Omega (Simétrico) de 35 mm.

• Material: Acero galvanizado o aluminio (según modelo) con tratamiento anticorrosivo.

• Dimensiones: Ancho estándar de 35 mm x Profundidad de 7.5 mm (o 15 mm para cargas pesadas).

• Longitud: Disponible en tramos de 1 metro / 2 metros.

• Perforaciones: Disponible en versiones ranuradas para facilitar la fijación.

• Compatibilidad: Universal para dispositivos modulares (DIN 46277-3 / EN 50022).

• Resistencia: Alta capacidad de carga mecánica y estabilidad térmica.

Modo de Uso de Riel DIN tipo Omega

El proceso de instalación es rápido y sencillo, diseñado para optimizar los tiempos de trabajo en terreno:

1. Corte y Medición: Mide el espacio disponible en tu tablero o gabinete y corta el riel a la medida necesaria utilizando una sierra para metales o cortatubos específico.

2. Fijación: Atornilla el riel a la placa de montaje del tablero utilizando los orificios ranurados. Asegúrate de que quede perfectamente nivelado.

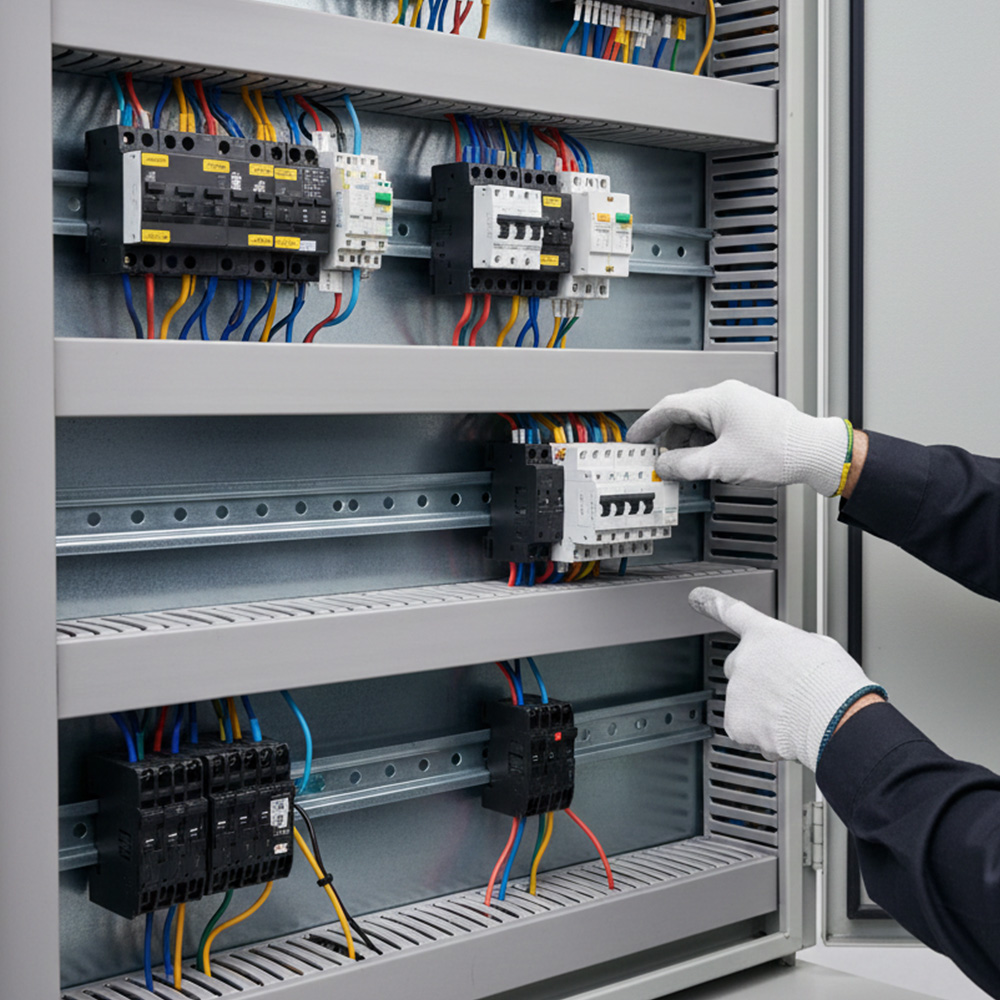

3. Montaje de Dispositivos: Desliza o encaja a presión tus componentes (automáticos, diferenciales, contactores o relés). El sistema de «clic» asegura que el dispositivo quede fijo sin necesidad de herramientas adicionales.

4. Organización: Desplaza los módulos lateralmente para dejar espacio para el cableado y los terminales.

Tips y Recomendaciones

• Uso de Topes de Retención: Para evitar que los componentes se desplacen lateralmente debido a vibraciones, recomendamos instalar «topes de fijación» en ambos extremos de la fila de dispositivos.

• Prevención de Corrosión: Si la instalación es en zonas costeras o ambientes húmedos, prefiere la versión de acero galvanizado con mayor micraje o aluminio para evitar la oxidación prematura.

• Planificación del Cableado: Deja siempre un margen de 2 a 3 cm en los extremos del riel para permitir el paso ordenado de los cables hacia las canaletas o peines de conexión.

• Carga de Peso: Para contactores grandes o fuentes de poder pesadas, utiliza la versión de riel de 15 mm de profundidad (perfil alto) para evitar deformaciones en el acero.
